生産中止(2022年9月)COT

表面実装タイプ電圧制御水晶発振器 SMD Type VCXO

  • COT Series is EOL Product. Please contact KDK sales for Replacement Product.
    COTシリーズは生産中止品です。代替品はお問い合わせください。
  • 5.0×3.2mm Size VCXO
    5.0×3.2mmサイズ電圧制御水晶発振器
  • CMOS Output
    CMOS出力
cot
rohs

関連資料 Documents

仕様 Specifications : 5.0V type

Operating Conditions
動作条件
Operating Temperature
動作温度範囲
-10~+70℃
-40~+85℃
Supply Voltage
供給電圧
+5.0V±5%
Control Voltage
制御電圧
+2.5V±2.0V
Parameters
特性項目
Conditions
条件
COT12AT COT22AT COT15AT COT25AT COT20AT
Input Current
消費電流(max.)
Frequency Ranges
周波数範囲
1.0 ~ 18MHz 20mA
18+ ~ 36MHz 30mA
36+ ~ 52MHz 40mA
1.0 ~ 18MHz 20mA 18+ ~ 36MHz 30mA
36+~ 52MHz 40mA 52+ ~ 80MHz 50mA
Frequency Stability
周波数安定性(max.)
All Condition
全条件
±25ppm ±25ppm ±50ppm ±50ppm ±100ppm
Frequency Pullability
周波数可変幅(min.)
Vcont=
+2.5 ± 2.0V
±50ppm ±100ppm ±50ppm ±100ppm ±100ppm
Symmetry
シンメトリー(max.)
At 0.5Vdd 40/60%
Output Voltage
出力電圧
“0”Level(max)
“1”Level(min)
0.5V
4.5V
Rise/Fall Time
立上り/ 立下り時間(max.)
At 0.2 ~ 0.8Vdd 5ns
E/D Function
E/D 機能
#6 Open
#6 ≧ 0.7Vdd
#6 ≦ 0.3Vdd
#4 Active
#4 Active
#4 High Z
Driving Ability
ドライブ能力(max.)
TTL Load
CMOS Load
10N TTL
15pF
Start-up Time
スタートアップ時間(max.)
10ms
Linearity
直線性(max.)
Vcont= 0.5 ~ 4.5V ±10%

仕様 Specifications : 3.3V type

Operating Conditions
動作条件
Operating Temperature
動作温度範囲
-10~+70℃
-40~+85℃
Supply Voltage
供給電圧
+3.3V±5%
Control Voltage
制御電圧
+1.65V±1.5V
Parameters
特性項目
Conditions
条件
COT12AXT COT22AXT COT15AXT COT25AXT COT20AXT
Input Current
消費電流(max.)
Frequency Ranges
周波数範囲
1.0 ~ 30MHz 15mA
30+ ~ 52MHz 25mA
1.0 ~ 30MHz 15mA
30+ ~ 52MHz 25mA
52+ ~125MHz 35mA
1.0 ~ 30MHz 15mA
30+ ~ 52MHz 25mA
52+ ~80MHz 35mA
Frequency Stability
周波数安定性(max.)
All Condition
全条件
±25ppm ±25ppm ±50ppm ±50ppm ±100ppm
Frequency Pullability
周波数可変幅(min.)
Vcont=
+1.65 ± 1.5V
±50ppm ±100ppm ±50ppm ±100ppm ±100ppm
Symmetry
シンメトリー(max.)
At 0.5Vdd 40/60%
Output Voltage
出力電圧
“0”Level(max)
“1”Level(min)
0.33V
2.97V
Rise/Fall Time
立上り/ 立下り時間(max.)
At 0.2 ~ 0.8Vdd 5ns
E/D Function
E/D 機能
#6 Open
#6 ≧ 0.7V
#6 ≦ 0.3V
#4 Active
#4 Active
#4 High Z
Driving Ability
ドライブ能力(max.)
>CMOS Load >15pF
Start-up Time
スタートアップ時間(max.)
10ms
Linearity
直線性(max.)
Vcont= 0.15 ~ 3.15V ±10%

THIS IS STANDARD SPECIFICATION, PLEASE ASK KDK SALES FOR CUSTOM SPEC.
本資料記載の内容は一般仕様です。特殊仕様に関しましては別途お問合せ下さい。

パッド接続 Pad Connections

COT Series
#1 Vcont #3 GND or NC #5 Vdd
#2 GND #4 OUT #6 E/D

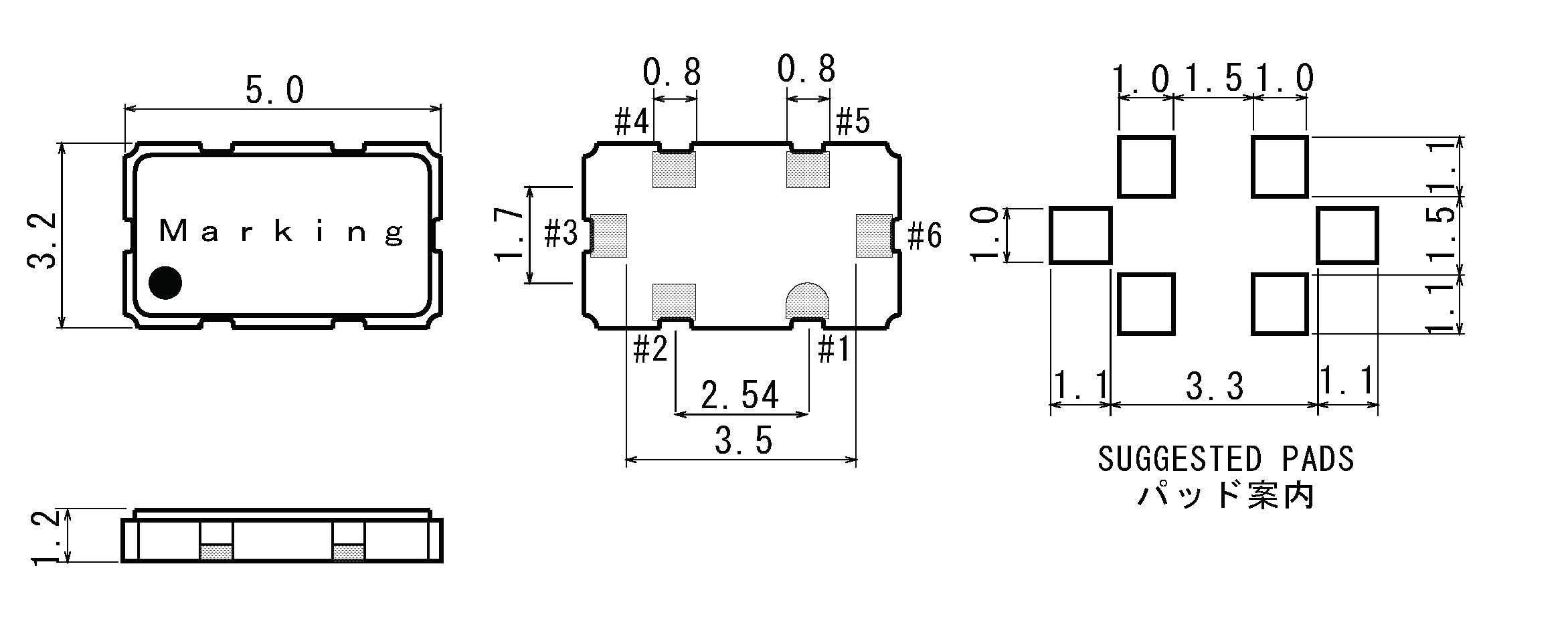

ケース寸法 Case Dimensions

cot

All specification subjected to change without notice.
仕様は変更になる場合があります
