生産中止(2022年9月)COP

表面実装タイプ電圧制御水晶発振器 SMD Type VCXO

  • COP series is EOL Product. Please contact KDK sales for Replacement Product.
    COPシリーズは生産中止品です。代替品はお問い合わせください。
  • 3.2×2.5mm Size VCXO
    3.2×2.5mmサイズ電圧制御水晶発振器
  • Differential Output(LVPECL, LVDS)
    差動出力(LVPECL, LVDS)
COP
rohs

関連資料 Documents

仕様 Specifications

Operating Conditions
動作条件
Operating Temperature
動作温度範囲
-10~+70℃
-40~+85℃
Supply Voltage
供給電圧
+3.3V±5%
Control Voltage
制御電圧
+1.65V±1.5V
Parameters
特性項目
Conditions
条件
COP12AXT
COP15AXT
COP12AXT-L
COP15AXT-L
Input Current
消費電流(max.)
Frequency Ranges
周波数範囲
50mA
(40 ~ 250MHz)
25mA
(40 ~ 250MHz)
Frequency Stability
周波数安定性(max.)
Vcont=1.65V ±25ppm, ±50ppm
Frequency Pullability
周波数可変幅(min.)
Vcont=1.65 ±1.5V ±50ppm
Symmetry
シンメトリー(max.)
At outputs cross point 45/55%
Output Voltage
出力電圧
“0”Level(max)
“1”Level(min)
Vcc-1.81 ~ Vcc-1.62V
Vcc-1.025 ~ Vcc-0.88V
-
Differential Output Voltage
差動出力電圧(typ.)
“0”Level(max)
“1”Level(min)
- 0.247 ~ 0.454V
(at 1.25V)
Rise/Fall Time
立上り/ 立下り時間(max.)
At 20% ~ 80%Vp-p 0.5ns 0.4ns
E/D Function
E/D 機能
#2 Open
#2 ≧0.7Vcc
#2 ≦0.3Vcc
#4 Active
#4 Active
#4 High Z
Load
負荷
Vtt=Vcc-2.0V
Rt=50 Ω
100 Ω
(Out1-Out2)
Phase Jitter
位相ジッタ(max.)
Offset Frequency
オフセット周波数
1ps(12kHz ~ 20MHz)

THIS IS STANDARD SPECIFICATION, PLEASE ASK KDK SALES FOR CUSTOM SPEC.
本資料記載の内容は一般仕様です。特殊仕様に関しましては別途お問合せ下さい。

パッド接続 Pad Connections

COP Series
#1 Vcont #3 GND #5 OUT2
#2 E/D #4 OUT1 #6 Vcc

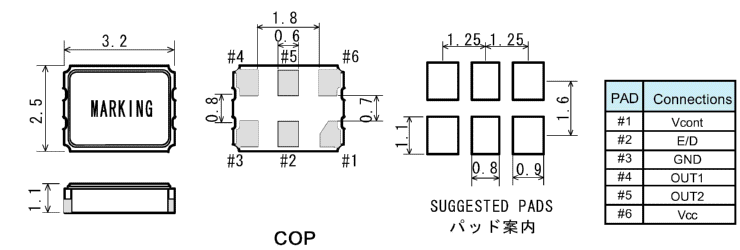

ケース寸法 Case Dimensions

cop

All specification subjected to change without notice.
仕様は変更になる場合があります

製品型名 Parts Modeling

COP 1 2 A X T -L   156.250MHz
  • シリーズ名 (SERIES)
  • COP TYPE 3.2x2.5x1.1mm LVPECL/LVDS/HCSL出力タイプ VCXO
  • 周波数可変量 (FREQUENCY PULLABILITY)
  • COP 1 = ±50ppm
  • *その他:上記以外の仕様に関しては、KDK営業まで御連絡下さい。
    OTHER OPTION: Please contact KDK Sales.
  • 周波数安定性 (FREQUENCY STABILITY)
  • 0 = ±100ppm
  • 5 = ±50ppm
  • 2 = ±25ppm
  • 動作温度範囲 (OPERATING TEMPERATURE)
  • A = -10~+70℃
  • B = -20~+70℃
  • C = -40~+80℃
  • D = 0~+60℃
  • E = 0~+70℃
  • F = -40~+85℃
  • *その他:上記以外の温度範囲も可能です。詳細は個別にご相談下さい。
    OTHER: Other Option Available. Please ask us for other operating temperatures.
  • 電圧 (VOLTAGE OPTION)
  • X = 3.3V (制御電圧=+1.65V±1.50V)
  • パッド接続 (PAD CONNECTIONS)
  • T = TRISTATE(#2PIN) 標準 Standard
PIN CONNECTION
#1 #2 #3 #4 #5 #6
T VC E/D GND OUT1 OUT2 VCC
  • 出力オプション (OUTPUT OPTION)
  •   = LVPECL OUTPUT(Blank) LVPECLオプション(空欄)
  • -L = LVDS OUTPUT      LVDSオプション
  • -C = CMOS OUTPUT      CMOSオプション
  • 周波数 (FREQUENCY)
  • 40.000MHZ~250.000MHZ
  • *タイプによって対応周波数範囲は違います。詳しくは個別仕様を確認下さい。
    The supported frequency range differs depending on the type. Please check individual specifications for details.
  • EX. 代表的な型名・表示例
  • COP12AXT 100.000MHZ  PECL 3.3V 25ppm/-10+70
  • COP15FXT 156.250MHZ  PECL 3.3V 50ppm/-40+85
  • COP12AXT-L 77.760MHZ  LVDS 3.3V 25ppm/-40+85
