生産中止(2022年9月)COL

表面実装タイプ電圧制御水晶発振器　SMD Type VCXO

  • COL Series is EOL Product. Replacement Product is FOL.
    COLシリーズは生産中止品です。後継品はFOLになります。
  • 5.0×3.2mm Size VCXO
    5.0×3.2mmサイズ電圧制御水晶発振器
  • CMOS Output
    CMOS出力
col
rohs

関連資料　Documents

仕様　Specifications

Operating Conditions
動作条件
Operating Temperature
動作温度範囲		 -10～+70℃
-40～+85℃
Supply Voltage
供給電圧		 COL type +5.0V±5%
COL X type +3.3V±5%
Control Voltage
制御電圧		 COL type +2.50V±2.0V
COL X type +1.65V±1.5V
Parameters
特性項目		 Conditions
条件		 COL type COL X type
Input Current
消費電流(max.) 		Frequency Range
周波数範囲		 20mA　1.0～18MHz
30mA　18+～36MHz
40mA　36+～52MHz
50mA　52+～80MHz 		15mA　1.0～30MHz
25mA　30+～52MHz
35mA　52+～80MHz
Frequency Stability
周波数安定性(max.) 		All Condition
全条件		 ±25ppm, ±50ppm
Frequency Pullability
周波数可変幅(min.) 		Control Voltage Ranges
制御電圧範囲		 ±50ppm, ±100ppm
(Vcont=+2.50±2.0V)		 ±50ppm, ±100ppm
(Vcont=+1.65±1.5V)
Symmetry
シンメトリー(max.) 		At 0.5Vdd
0.5Vddにて		 40/60%
Output Voltage
出力電圧 		“0”Level(max)
“1”Level(min)		 0.5V
4.5V		 0.33V
2.97V
Rise/Fall Time
立上り/ 立下り時間(max.) 		At 0.2～0.8Vdd
0.2～0.8Vddにて		 5ns
E/D Function
E/D 機能 		#2 or #5　Open
#2 or #5　≧2.2V or 2.7V
#2 or #5　≦0.8V or 0.3V
　　		 #4 Active
#4 Active
#4 High Z
(T series at #2, N series at #5)
Driving Ability
ドライブ能力(max.) 		TTL Load
CMOS Load		 10N-TTL
15pF		 15pF
Start-up Time
スタートアップ時間(max.) 		Frequency Ranges
周波数範囲		 10ms
Linearity
直線性(max.) 		Control Voltage Ranges
制御電圧範囲		 ±10%
(Vcont=0.5～4.5V)		 ±10%
(Vcont=0.15～3.15V)

THIS IS STANDARD SPECIFICATION, PLEASE ASK KDK SALES FOR CUSTOM SPEC.
本資料記載の内容は一般仕様です。特殊仕様に関しましては別途お問合せ下さい。

パッド接続　Pad Connections

COL Series
#1 Vcont #3 GND #5 NC or E/D
#2 E/D or NC #4 OUT #6 Vcc

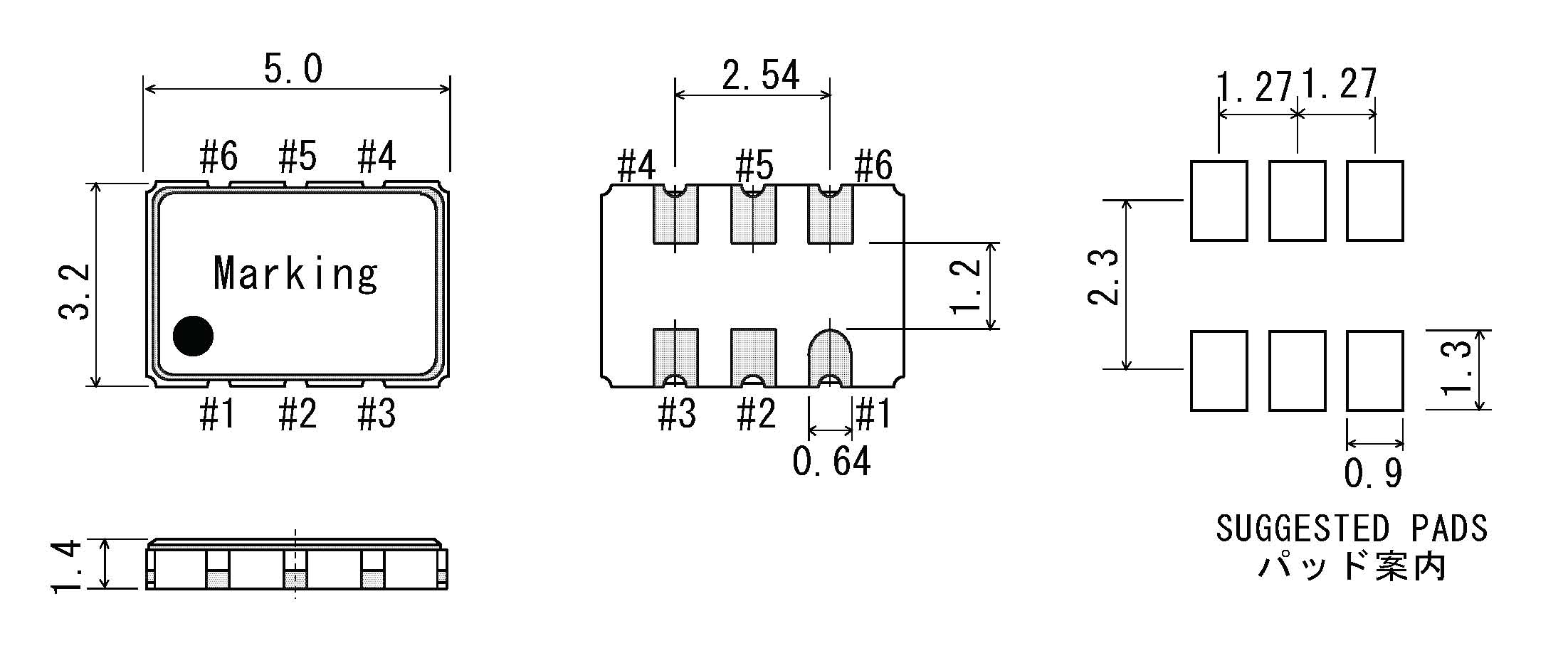

ケース寸法　Case Dimensions

col

All specification subjected to change without notice.
仕様は変更になる場合があります
