表面実装タイプ電圧制御水晶発振器 SMD Type VCXO
- COH Series is EOL Product. Replacement Product is FOH.
COHシリーズは生産中止品です。後継品はFOHになります。 - 2.0×1.6mm Size VCXO 2.0×1.6mmサイズ電圧制御水晶発振器
- CMOS Output CMOS出力
関連資料 Documents
仕様 Specifications
| Operating Conditions 動作条件 |
||
|---|---|---|
| Operating Temperature 動作温度範囲 |
-10～+70℃ -40～+85℃ |
|
| Supply Voltage 供給電圧 |
COH***X | +3.3V±5% |
| Control Voltage 制御電圧 |
+1.65V±1.65V | |
| Parameters 特性項目 |
Conditions 条件 |
COH25FX | COH65FX |
|---|---|---|---|
| Input Current 消費電流(max.) | Frequency Ranges 周波数範囲 |
6.125 ～ 80MHz 15mA 80+ ～ 125MHz 25mA |
1.5625 ～ 80MHz 15mA 80+ ～ 125MHz 25mA 125+ ～ 170MHz 35mA |
| Frequency Stability 周波数安定性(max.) | All Condition 全条件 |
±50ppm | |
| Frequency Pullability 周波数可変幅(min.) | Control Voltage Ranges 制御電圧範囲 |
±100ppm (Vcont=+1.65 ±1.65V) |
±80ppm (Vcont=+1.65 ±1.65V) |
| Symmetry シンメトリー(max.) | At 0.5Vdd | 45/55% | |
| Output Voltage 出力電圧 | “0”Level(max) “1”Level(min) |
0.33V 2.97V |
|
| Rise/Fall Time 立上り/ 立下り時間(max.) | At 0.2 ～ 0.8Vdd | 5ns | |
| Driving Ability ドライブ能力(max.) | CMOS Load | 15pF | |
| Phase Jitter 位相ジッタ(max.) | Offset Frequency オフセット周波数 |
1ps (12kHz ～ 20MH） | |
| Input Impedance 入力インピーダンス(min.) | At #1 pin | 5MΩ | |
THIS IS STANDARD SPECIFICATION, PLEASE ASK KDK SALES FOR CUSTOM SPEC.
本資料記載の内容は一般仕様です。特殊仕様に関しましては別途お問合せ下さい。
パッド接続 Pad Connections
| COH Series | |
|---|---|
| #1 Vcont | #3 OUT |
| #2 GND | #4 Vdd |

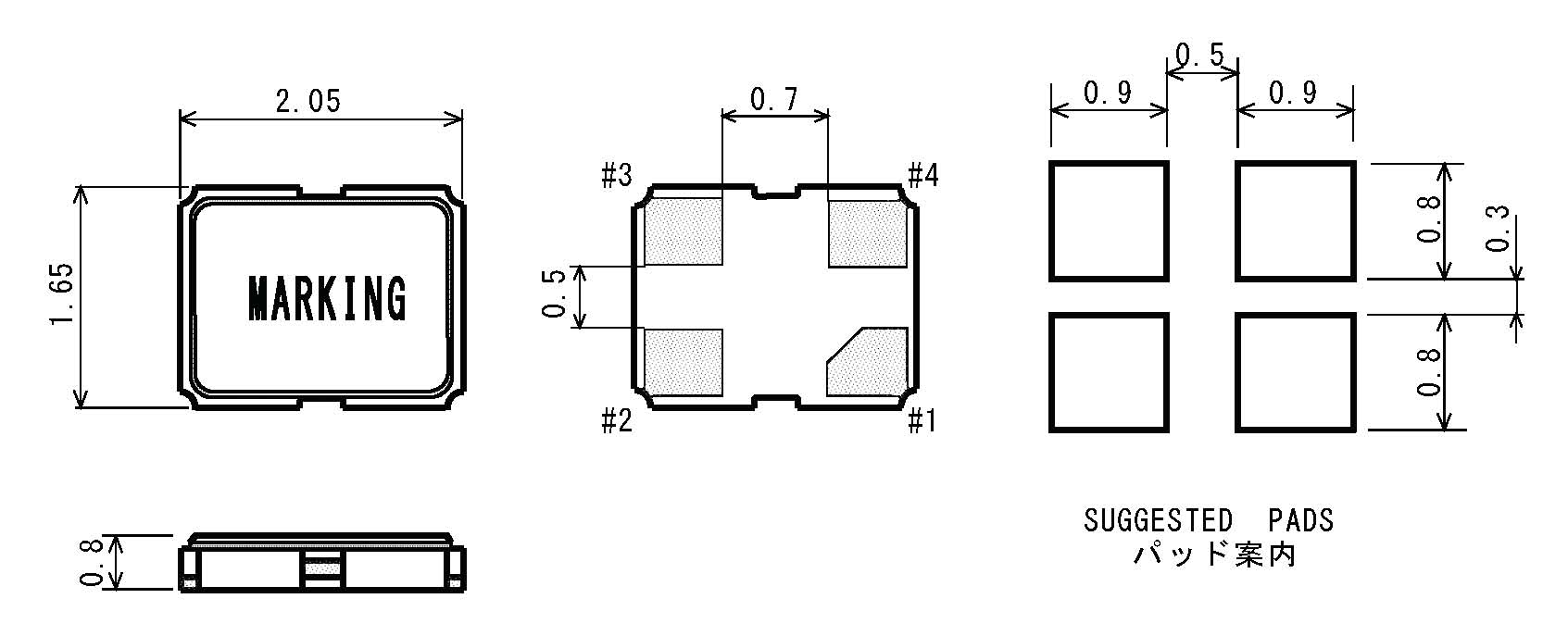

ケース寸法 Case Dimensions
All specification subjected to change without notice.
仕様は変更になる場合があります
