COC Series

表面実装タイプ電圧制御水晶発振器 SMD Type VCXO

  • 7.5×5.0mm Size VCXO 7.5×5.0mmサイズ電圧制御水晶発振器
  • CMOS Output Type CMOS出力タイプ
coc
rohs

関連資料 Documents

仕様 Specifications : 5.0V type

Operating Conditions
動作条件
Operating Temperature
動作温度範囲
-10~+70℃
-40~+85℃
Supply Voltage
供給電圧
+5.0V±5%
Control Voltage
制御電圧
+2.5V±2.0V
Parameters
特性項目
Conditions
条件
COC12A COC22A COC15A COC25A COC20A
Input Current
消費電流(max.)
Frequency Ranges
周波数範囲
1.0 ~ 18MHz 20mA
18+ ~ 36MHz 30mA
36+ ~ 52MHz 40mA
1.0 ~ 18MHz 20mA 18+ ~ 36MHz 30mA
36+~ 52MHz 40mA 52+ ~ 80MHz 50mA
Frequency Stability
周波数安定性(max.)
All Condition
全条件
±25ppm ±50ppm ±100ppm
Frequency Pullability
周波数可変幅(min.)
Vcont=
+2.5 ± 2.0V
±50ppm ±100ppm ±50ppm ±100ppm ±100ppm
Symmetry
シンメトリー(max.)
At 0.5Vdd 40/60%
Output Voltage
出力電圧
“0”Level(max)
“1”Level(min)
0.5V
4.5V
Rise/Fall Time
立上り/ 立下り時間(max.)
At 0.2 ~ 0.8Vdd 5ns
E/D Function
E/D 機能
#2 or #5 Open
#2 or #5 ≧ 2.2V
#2 or #5 ≦ 0.8V
#4 Active
#4 Active
#4 High Z
(T series at #2, N series at #5)
Driving Ability
ドライブ能力(max.)
TTL Load
CMOS Load
10N TTL
15pF
Start-up Time
スタートアップ時間(max.)
1.0~52MHz 10ms
Linearity
直線性(max.)
Vcont= 0.5 ~ 4.5V ±10%

仕様 Specifications : 3.3V type

Operating Conditions
動作条件
Operating Temperature
動作温度範囲
-10~+70℃
-40~+85℃
Supply Voltage
供給電圧
+3.3V±5%
Control Voltage
制御電圧
+1.65V±1.5V
Parameters
特性項目
Conditions
条件
COC12AX COC22AX COC15AX COC25AX COC20AX
Input Current
消費電流(max.)
Frequency Ranges
周波数範囲
1.0 ~ 30MHz 15mA
30+ ~ 52MHz 25mA
1.0 ~ 30MHz 15mA
30+ ~ 52MHz 25mA
52+ ~125MHz 35mA
1.0 ~ 30MHz 15mA
30+ ~ 52MHz 25mA
52+ ~80MHz 35mA
Frequency Stability
周波数安定性(max.)
All Condition
全条件
±25ppm ±50ppm ±100ppm
Frequency Pullability
周波数可変幅(min.)
Vcont=
+1.65 ± 1.5V
±50ppm ±100ppm ±50ppm ±100ppm ±100ppm
Symmetry
シンメトリー(max.)
At 0.5Vdd 40/60%
Output Voltage
出力電圧
“0”Level(max)
“1”Level(min)
0.33V
2.97V
Rise/Fall Time
立上り/ 立下り時間(max.)
At 0.2 ~ 0.8Vdd 5ns
E/D Function
E/D 機能
#2 or #5 Open
#2 or #5 ≧ 2.7V
#2 or #5 ≦ 0.3V
#4 Active
#4 Active
#4 High Z
(T series at #2, N series at #5)
Driving Ability
ドライブ能力(max.)
>CMOS Load >15pF
Start-up Time
スタートアップ時間(max.)
1.0~45MHz 10ms
Linearity
直線性(max.)
Vcont= 0.15 ~ 3.15V ±10%

THIS IS STANDARD SPECIFICATION, PLEASE ASK KDK SALES FOR CUSTOM SPEC.
本資料記載の内容は一般使用です。特殊仕様に関しましては別途お問合せ下さい。

パッド接続 Pad Connections

COC Series
#1 Vcont #3 Vss #5 NC or E/D
#2 E/D or NC #4 OUT #6 Vdd

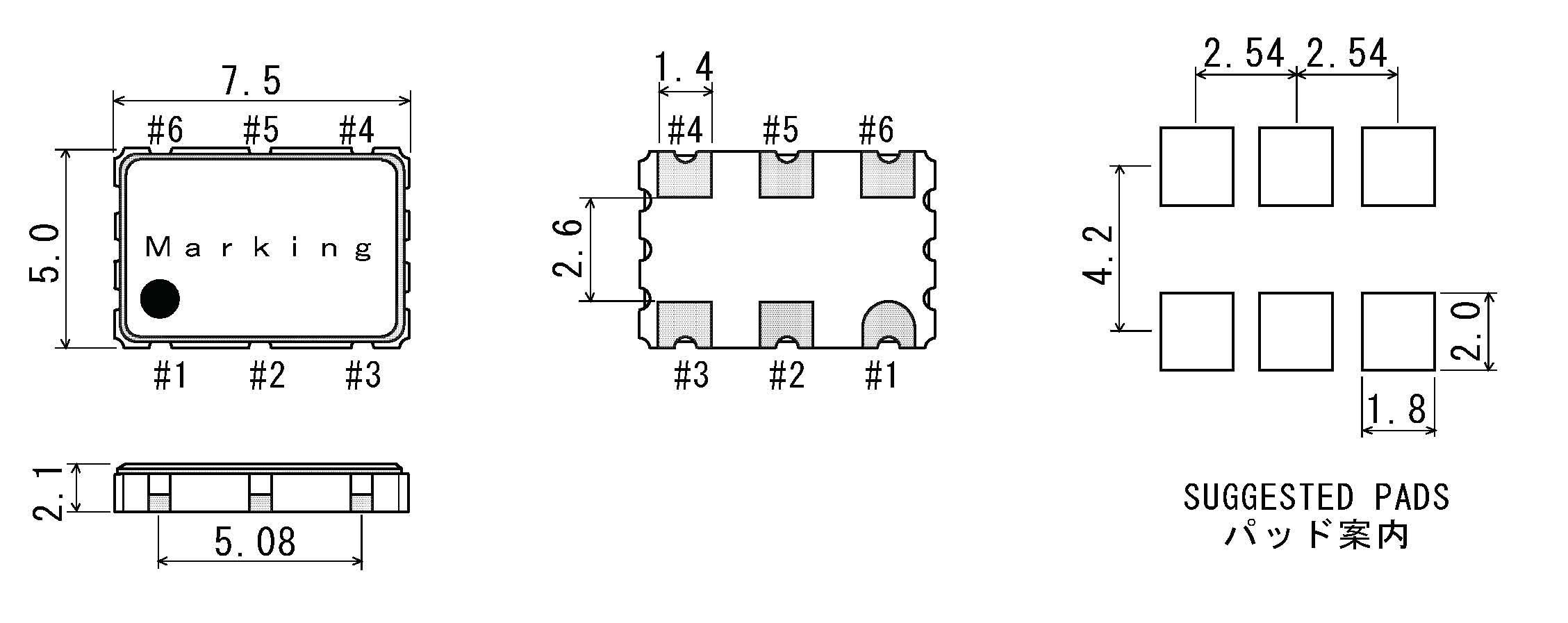

ケース寸法 Case Dimensions

coc

All specification subjected to change without notice.
仕様は変更になる場合があります
