生産中止(2022年9月)COB

表面実装タイプ電圧制御水晶発振器　SMD Type VCXO

  • COB Series is EOL Product. Replacement Product is FOB.
    COBシリーズは生産中止品です。後継品はFOBになります。
  • 3.2×2.5mm Size VCXO
    3.2×2.5mmサイズ電圧制御水晶発振器
  • CMOS Output
    CMOS出力
cob
rohs

関連資料　Documents

仕様　Specifications

Operating Conditions
動作条件
Operating Temperature
動作温度範囲		 -10～+70℃
-40～+85℃
Supply Voltage
供給電圧		 COB20A +5.0V±5%
COB20AX +3.3V±5%
COB20AR +2.8V±5%
COB20AK +1.8V±5%
Parameters
特性項目		 Conditions
条件		 COB20A COB20AX COB20AR COB20AK
Frequency Range
周波数範囲 		1.0 ～ 90MHz 1.25 ～ 125MHz 1.25 ～ 100MHz
Frequency Stability
周波数安定性(max.) 		All Condition
全条件		 ±20、±25、±50ppm、±100ppm (Ta=-10～+70℃)
　　　　±25、±50ppm、±100ppm (Ta=-40～+85℃)
Frequency Pullability
周波数可変幅(min.) 		Control Voltage Ranges
制御電圧範囲		 ±100ppm
(Vcont=+2.5±2.0V)		 ±100ppm
(Vcont=+1.65±1.5V)		 ±100ppm
(Vcont=+1.4±1.35V)		 ±100ppm
(Vcont=+0.9±0.85V)
Symmetry
シンメトリー(max.) 		At 0.5Vdd 40/60%
Output Voltage
出力電圧 		“0”Level(max)
“1”Level(min)		 0.5V
4.5V		 0.33V
2.97V		 0.28V
2.52V		 0.18V
1.62V
Rise/Fall Time
立上り/ 立下り時間(max.) 		At 0.2 ～ 0.8Vdd 5ns
Driving Ability
ドライブ能力(max.) 		CMOS Load 15pF
Start-up Time
スタートアップ時間(max.) 		Frequency Ranges
周波数範囲		 10ms
Linearity
直線性(max.) 		Control Voltage Ranges
制御電圧範囲 		±10%

THIS IS STANDARD SPECIFICATION, PLEASE ASK KDK SALES FOR CUSTOM SPEC.
本資料記載の内容は一般仕様です。特殊仕様に関しましては別途お問合せ下さい。

パッド接続　Pad Connections

COB Series
#1 Vcont #3 OUT
#2 GND #4 Vdd

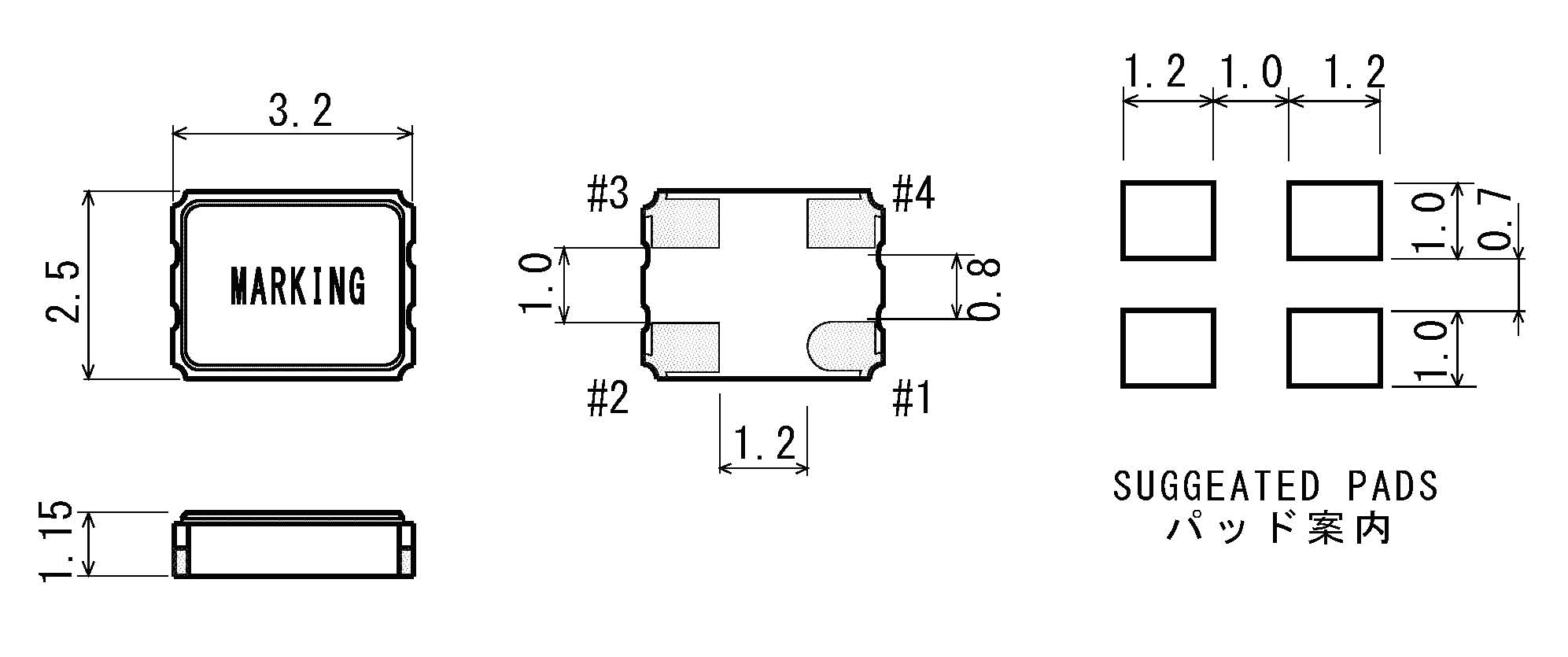

ケース寸法　Case Dimensions

cob

All specification subjected to change without notice.
仕様は変更になる場合があります
