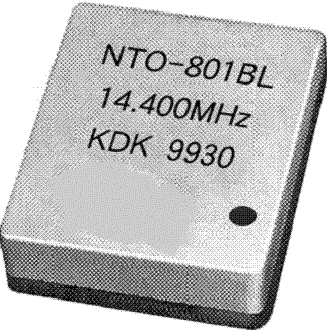

NTO-801V・NTO-802V

電圧制御温度補償水晶発振器

  • 11.4×9.8mmサイズ　電圧制御温度補償水晶発振器(VC-TCXO)
  • クリップドサイン波 & CMOS出力
  • 低位相雑音タイプ
no-801,nto-802
rohs

関連資料　Documents

仕様　Specifications

Parameters
特性項目		 VC-TCXO
NTO-801VS(VM, VL)
NTO-802VS(VM, VL)		 VC-TCXO
NTO-801V5(V3)
NTO-802V5(V3)
Standard Frequency
スタンダード周波数		 10MHz, 12.8MHz, 13MHz, 14.4MHz, 15.36MHz, 16MHz, 19.2MHz, 20MHz
Frequency Range
周波数範囲		 9.6 ～ 50MHz
Frequency Stability
周波数温度特性 (max.) 		± 2.5ppm / -30 ～ +75 ℃
Freq/Volt Change
電源変動特性 (max.) 		(※ 1)　± 0.3ppm / +5.0V ± 5%
Output
出力電圧(min.) 		(※ 2)1.0Vp-p min(＜ 16MHz)
0.8Vp-p min (≧ 16MHz)
Clipped Sine DCcut		 Voh:90% Vcc min
Vol:10% Vcc max
CMOS
Load
負荷		 10k Ω //10pF 15pF(Fanout 5LS-TTL)
Supply Voltage
電源電圧		 S=+5V ± 5% (※ 3)
(M=+3.3V ± 5% , L=+3V ± 5%)		 5=+5V ± 5% (※ 3)
(3=+3.3V ± 5%)
Current
消費電流 (max.)		 (※ 4)2.0mA (※ 4)15mA
Aging
エージング (max.)		 (※ 5)± 1.0ppm / Year
Voltage Control
周波数電圧制御特性		 (※ 6)± 20ppm min
(+2.5V ± 2.0V)
Preset Frequency
出荷時設定周波数 (max.)		 ± 2.0ppm/+25 ± 2℃

The specifications of ※ 1 to 6 are subject to change in case of 22MHz min. and +3.0V・+3.3V.
※ 1 ～ 6 について22MHz 以上及び+3.0V・+3.3V により、若干仕様が変わりますので、お問い合わせ下さい。

Type 型名内容
Supply Voltage 電源電圧
+5.0V +3.3V +3.0V
S or 5 M or 3 L

パッド接続　Pad Connections

NTO-801
PAD Connections
#1 Vcont
#2 GND
#3 OUT
#4 +Vcc
- -
- -
NTO-802
PAD Connections
#1 GND
#2 GND
#3 OUT
#4 GND
#5 Vcont
#6 +Vcc

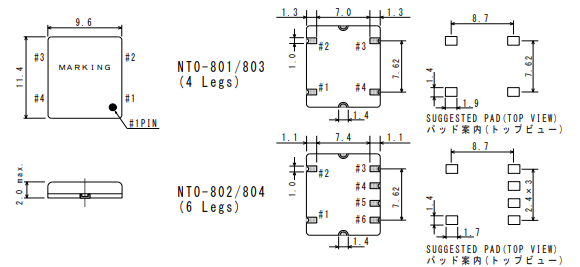

ケース寸法　Case Dimensions

nto-801v,nto-802v

All specification subjected to change without notice.
仕様は変更になる場合があります

製品型名　Parts Modeling

NTO - 803 B L 　 12.800MHz ±1.0ppm/-20～70℃
① ② ③ ④ ⑤ ⑥
  • ① シリーズ名　(SERIES)
  • NTOシリーズ　9.6x11.4mm TCXO&VC-TCXO
  • ② パッケージタイプ　(PACKAGE TYPE)
  • NTO-801 ③ ④ = 4PAD type
  • NTO-803 ③ ④ = 4PAD type(Trimmer)
  • NTO-802 ③ ④ = 6PAD type
  • NTO-804 ③ ④ = 6PAD type(Trimmer)
  • ③ ④ 仕様タイプ　(SPECIFICATION TYPE)
③ ④ 出力・供給電圧
OUTPUT・Voltage		 トリマー
Trimmer		 VC機能
V Control		 タイプ
TYPE
B S CL.SINE 5.0V 〇　±3ppm ✕ TCXO
B M CL.SINE 3.3V 〇　±3ppm ✕ TCXO
B L CL.SINE 3.0V 〇　±3ppm ✕ TCXO
F S CL.SINE 5.0V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
F M CL.SINE 3.3V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
F L CL.SINE 3.0V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
T S CL.SINE 5.0V ✕ 〇　±8ppm～±14ppm VC-TCXO
T M CL.SINE 3.3V ✕ 〇　±8ppm～±14ppm VC-TCXO
T L CL.SINE 3.0V ✕ 〇　±8ppm～±14ppm VC-TCXO
V S CL.SINE 5.0V ✕ 〇　±20ppm VC-TCXO
V M CL.SINE 3.3V ✕ 〇　±20ppm VC-TCXO
V L CL.SINE 3.0V ✕ 〇　±20ppm VC-TCXO
V 5 CMOS 5.0V ✕ 〇　±20ppm VC-TCXO
V 3 CMOS 3.3V ✕ 〇　±20ppm VC-TCXO
S 5 CMOS 5.0V ✕ ✕ TCXO
S 3 CMOS 3.3V ✕ ✕ TCXO
S 2 CMOS 3.0V ✕ ✕ TCXO
  • ⑤ 周波数　(FREQUENCY)
  • 9.600MHZ～50.000MHZ
  • ⑥ 周波数温度特性　(FREQUENCY STABILITY)
  • ±1.0ppm/-20～70℃
  • ±2.5ppm/-30～75℃
  • ±5.0ppm/-30～75℃
  • ±2.5ppm/-40～85℃
