NTO-801S

温度補償水晶発振器

  • 11.4×9.8mmサイズ温度補償水晶発振器(TCXO)
  • CMOS出力
  • 低位相雑音タイプ
no-801,nto-802
rohs

関連資料　Documents

仕様　Specifications

Parameters
特性項目		 TCXO
NTO-801S5		 TCXO
NTO-801S3		 TCXO
NTO-801S2
Standard Frequency
スタンダード周波数		 10MHz, 12.8MHz, 14.4MHz, 16MHz, 19.2MHz, 20MHz
Frequency Range
周波数範囲		 10 ～ 50MHz
Frequency Stability
周波数温度特性 (max.) 		±2.5ppm/-30°～+75℃
Freq/Volt Change
電源変動特性(max.) 		±0.3ppm
Output
出力電圧(min)		 Voh:90% Vcc min
Vol:10% Vcc max
CMOS
Load
負荷		 15pF(Fanout 5LS-TTL)
Supply Voltage
電源電圧 		+5.0V±5% +3.3V±5% +3.0V±5%
Current
消費電流(max.) 		15mA
Aging
エージング (max.)		 ±1.0ppm / Year
Frequency Adjustment
周波数補正範囲(min.)		 Trimmerless
(トリマ－レス)
Symmetry
シンメトリー(max.)		 40～60%(at 50% Vcc)
Preset Frequency
出荷時設定周波数 (max.)		 ± 2.0ppm/+25 ± 2℃

パッド接続　Pad Connections

NTO-801
PAD Connections
#1 NC
#2 GND
#3 OUT
#4 +Vcc

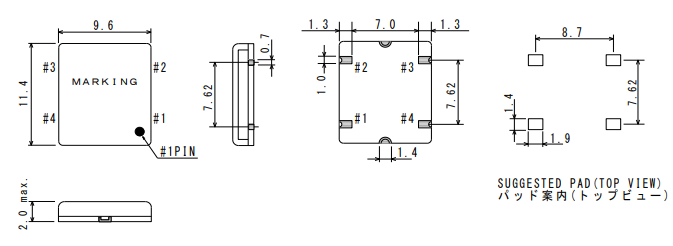

ケース寸法　Case Dimensions

nto-801s

All specification subjected to change without notice.
仕様は変更になる場合があります

製品型名　Parts Modeling

NTO - 803 B L 　 12.800MHz ±1.0ppm/-20～70℃
① ② ③ ④ ⑤ ⑥
  • ① シリーズ名　(SERIES)
  • NTOシリーズ　9.6x11.4mm TCXO&VC-TCXO
  • ② パッケージタイプ　(PACKAGE TYPE)
  • NTO-801 ③ ④ = 4PAD type
  • NTO-803 ③ ④ = 4PAD type(Trimmer)
  • NTO-802 ③ ④ = 6PAD type
  • NTO-804 ③ ④ = 6PAD type(Trimmer)
  • ③ ④ 仕様タイプ　(SPECIFICATION TYPE)
③ ④ 出力・供給電圧
OUTPUT・Voltage		 トリマー
Trimmer		 VC機能
V Control		 タイプ
TYPE
B S CL.SINE 5.0V 〇　±3ppm ✕ TCXO
B M CL.SINE 3.3V 〇　±3ppm ✕ TCXO
B L CL.SINE 3.0V 〇　±3ppm ✕ TCXO
F S CL.SINE 5.0V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
F M CL.SINE 3.3V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
F L CL.SINE 3.0V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
T S CL.SINE 5.0V ✕ 〇　±8ppm～±14ppm VC-TCXO
T M CL.SINE 3.3V ✕ 〇　±8ppm～±14ppm VC-TCXO
T L CL.SINE 3.0V ✕ 〇　±8ppm～±14ppm VC-TCXO
V S CL.SINE 5.0V ✕ 〇　±20ppm VC-TCXO
V M CL.SINE 3.3V ✕ 〇　±20ppm VC-TCXO
V L CL.SINE 3.0V ✕ 〇　±20ppm VC-TCXO
V 5 CMOS 5.0V ✕ 〇　±20ppm VC-TCXO
V 3 CMOS 3.3V ✕ 〇　±20ppm VC-TCXO
S 5 CMOS 5.0V ✕ ✕ TCXO
S 3 CMOS 3.3V ✕ ✕ TCXO
S 2 CMOS 3.0V ✕ ✕ TCXO
  • ⑤ 周波数　(FREQUENCY)
  • 9.600MHZ～50.000MHZ
  • ⑥ 周波数温度特性　(FREQUENCY STABILITY)
  • ±1.0ppm/-20～70℃
  • ±2.5ppm/-30～75℃
  • ±5.0ppm/-30～75℃
  • ±2.5ppm/-40～85℃
