HC-49/U・HC-49/T(Filter) Series

リードタイプ水晶フィルタ Through Hole Crystal Filter

  • Resistance Welded Package 電着封止パッケージ
  • Excellent Temp. Characteristics 優れた温度特性
  • Excellent Solderability 優れたハンダ付性
hc-49/u,hc-49/t filter
rohs

関連資料 Documents

仕様 Specifications

Series No.
シリーズ
ナンバー
Nominal
Frequency
公称周波数
(MHz)
Pole
ポール
Pass Band
通過帯域
Attenuation
Band
減衰帯域
Ripple
リップル
max.
(dB)
Loss
損失
max.
(dB)
Attenuation
Guaranteed
保証減衰
Terminal
Impedance
終端インピーダンス
(ohm//pF)
Operating
Temperature
動作温度
(℃)
DHolder
Quantity
ホルダー
数量
(dB) (kHz) (dB) (kHz) (dB) (F0 ~± kHz)
10M7A 10.700 2 3 ±3.75 20 ±18.0 0.5 1.5 35
40
+300~+1000
-200~-1000
1800//6.0 -20~+70 1
10M7B 10.700 4 3 ±3.75 40 ±14.0 1.0 2.5 50
70
+300~+1000
-200~-1000
1800//5.0 -20~+70 2
10M12A 10.700 2 3 ±6.0 20 ±25.0 0.5 1.5 35
40
+300~+1000
-200~-1000
3300//1.5 -20~+70 1
10M12B 10.700 4 3 ±6.0 40 ±20.0 1.0 2.5 50
70
+300~+1000
-200~-1000
3300//1.5 -20~+70 2
10M15A 10.700 2 3 ±7.5 18 ±25.0 0.5 1.5 35
40
+300~+1000
-200~-1000
3000//2.0 -20~+70 1
10M15B 10.700 4 3 ±7.5 40 ±25.0 1.0 2.5 50
70
+300~+1000
-200~-1000
3000//2.0 -20~+70 2
10M20A 10.700 2 3 ±10.0 18 ±34.0 0.5 1.5 35
40
+300~+1000
-200~-1000
3900//1.0 -20~+70 1
10M20B 10.700 4 3 ±10.0 40 ±34.0 1.0 2.5 50
70
+300~+1000
-200~-1000
3900//1.0 -20~+70 2
10M30A 10.700 2 3 ±15.0 15 ±50.5 0.5 1.5 30
35
+300~+1000
-300~-1000
5000//0 -20~+70 1
10M30B 10.700 4 3 ±15.0 30 ±40.0 1.0 2.5 65
80
+300~+1000
-250~-1000
5000//-1.0 -20~+70 2
16M7A 16.900 2 3 ±3.75 20 ±18.0 0.5 1.5 35
50
+350~+1000
-200~-1000
850//5.0 -20~+70 1
16M7B 16.900 4 3 ±3.75 40 ±14.0 1.0 2.5 65
80
+350~+1000
-200~-1000
850//5.0 -20~+70 2
16M12A 16.900 2 3 ±6.0 20 ±25.0 0.5 1.5 35
50
+300~+1000
-200~-1000
1500//2.5 -20~+70 1
16M12B 16.900 4 3 ±6.0 40 ±20.0 1.0 2.5 65
80
+300~+1000
-200~-1000
1500//2.0 -20~+70 2
16M15A 16.900 2 3 ±7.5 18 ±25.0 0.5 1.5 35
40
+300~+1000
-200~-1000
1800//2.0 -20~+70 1
16M15B 16.900 4 3 ±7.5 40 ±25.0 1.0 2.5 50
70
+300~+1000
-200~-1000
1800//1.5 -20~+70 2

Please contact us for other frequencies and bandwidth.
他の周波数及び帯域についてはお問い合わせ下さい。

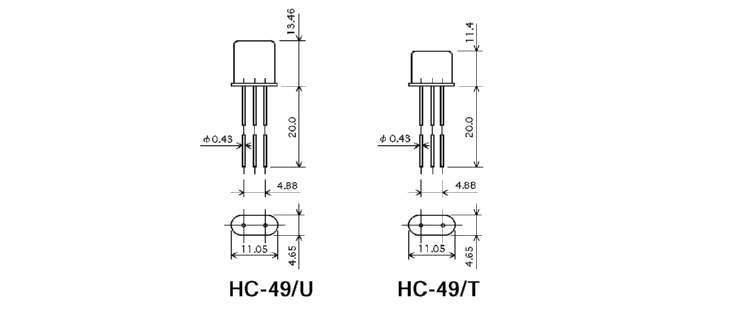

ケース寸法 Case Dimensions

hc-49/u,hc-49/t filter

All specification subjected to change without notice.
仕様は変更になる場合があります
