HC-49/U・HC-49/T(MCF)
リードタイプ水晶フィルタ Through Hole Crystal Filter
- Resistance Welded Package
電着封止パッケージ - Excellent Temp. Characteristics
優れた温度特性 - Excellent Solderability
優れたハンダ付性 - Please Contact KDK Sales For Other Frequencies and Specifications.
他の周波数、仕様についてはKDK営業まで、お気軽にお問い合わせください。
関連資料 Documents
仕様 Specifications
| Series No. シリーズ ナンバー |
Nominal Frequency 公称周波数 (MHz) |
Pole ポール 数 |
Pass Band 通過帯域 |
Attenuation Band 減衰帯域 |
Ripple リップル max. (dB) |
Loss 損失 max. (dB) |
Attenuation Guaranteed 保証減衰 |
Terminal Impedance 終端インピーダンス (ohm//pF) |
Operating Temperature 動作温度 (℃) |
DHolder Quantity ホルダー 数量 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (dB) | (kHz) | (dB) | (kHz) | (dB) | (F0 ～± kHz) | ||||||||
| 10M7A | 10.700 | 2 | 3 | ±3.75 | 20 | ±18.0 | 0.5 | 1.5 | 35 40 |
+300～+1000 -200～-1000 |
1800//6.0 | -20～+70 | 1 |
| 10M7B | 10.700 | 4 | 3 | ±3.75 | 40 | ±14.0 | 1.0 | 2.5 | 50 70 |
+300～+1000 -200～-1000 |
1800//5.0 | -20～+70 | 2 |
| 10M12A | 10.700 | 2 | 3 | ±6.0 | 20 | ±25.0 | 0.5 | 1.5 | 35 40 |
+300～+1000 -200～-1000 |
3300//1.5 | -20～+70 | 1 |
| 10M12B | 10.700 | 4 | 3 | ±6.0 | 40 | ±20.0 | 1.0 | 2.5 | 50 70 |
+300～+1000 -200～-1000 |
3300//1.5 | -20～+70 | 2 |
| 10M15A | 10.700 | 2 | 3 | ±7.5 | 18 | ±25.0 | 0.5 | 1.5 | 35 40 |
+300～+1000 -200～-1000 |
3000//2.0 | -20～+70 | 1 |
| 10M15B | 10.700 | 4 | 3 | ±7.5 | 40 | ±25.0 | 1.0 | 2.5 | 50 70 |
+300～+1000 -200～-1000 |
3000//2.0 | -20～+70 | 2 |
| 10M20A | 10.700 | 2 | 3 | ±10.0 | 18 | ±34.0 | 0.5 | 1.5 | 35 40 |
+300～+1000 -200～-1000 |
3900//1.0 | -20～+70 | 1 |
| 10M20B | 10.700 | 4 | 3 | ±10.0 | 40 | ±34.0 | 1.0 | 2.5 | 50 70 |
+300～+1000 -200～-1000 |
3900//1.0 | -20～+70 | 2 |
| 10M30A | 10.700 | 2 | 3 | ±15.0 | 15 | ±50.5 | 0.5 | 1.5 | 30 35 |
+300～+1000 -300～-1000 |
5000//0 | -20～+70 | 1 |
| 10M30B | 10.700 | 4 | 3 | ±15.0 | 30 | ±40.0 | 1.0 | 2.5 | 65 80 |
+300～+1000 -250～-1000 |
5000//-1.0 | -20～+70 | 2 |
| 16M7A | 16.900 | 2 | 3 | ±3.75 | 20 | ±18.0 | 0.5 | 1.5 | 35 50 |
+350～+1000 -200～-1000 |
850//5.0 | -20～+70 | 1 |
| 16M7B | 16.900 | 4 | 3 | ±3.75 | 40 | ±14.0 | 1.0 | 2.5 | 65 80 |
+350～+1000 -200～-1000 |
850//5.0 | -20～+70 | 2 |
| 16M12A | 16.900 | 2 | 3 | ±6.0 | 20 | ±25.0 | 0.5 | 1.5 | 35 50 |
+300～+1000 -200～-1000 |
1500//2.5 | -20～+70 | 1 |
| 16M12B | 16.900 | 4 | 3 | ±6.0 | 40 | ±20.0 | 1.0 | 2.5 | 65 80 |
+300～+1000 -200～-1000 |
1500//2.0 | -20～+70 | 2 |
| 16M15A | 16.900 | 2 | 3 | ±7.5 | 18 | ±25.0 | 0.5 | 1.5 | 35 40 |
+300～+1000 -200～-1000 |
1800//2.0 | -20～+70 | 1 |
| 16M15B | 16.900 | 4 | 3 | ±7.5 | 40 | ±25.0 | 1.0 | 2.5 | 50 70 |
+300～+1000 -200～-1000 |
1800//1.5 | -20～+70 | 2 |
Please contact us for other frequencies and bandwidth.
他の周波数及び帯域についてはお問い合わせ下さい。

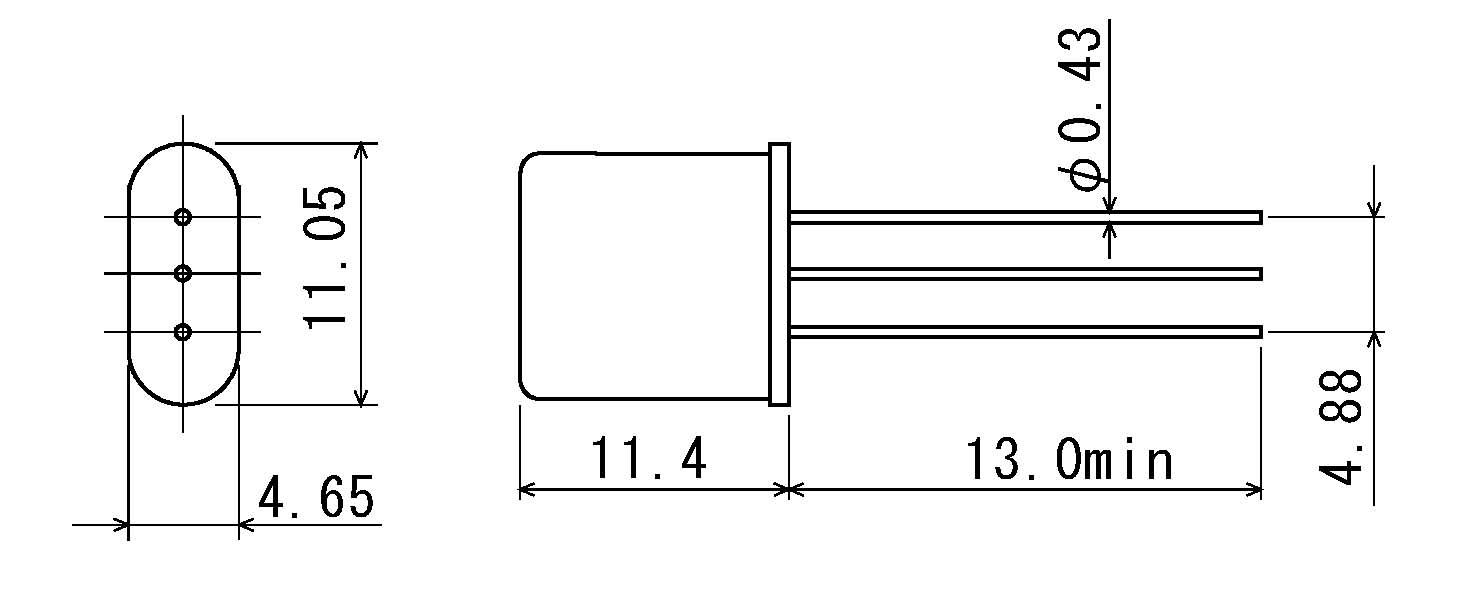

ケース寸法 Case Dimensions
All specification subjected to change without notice.
仕様は変更になる場合があります
