EOL(Sep.2022)COL-F
低位相雑音タイプ電圧制御水晶発振器 Low Phase Noise Type VCXO
- COL-F is EOL Product. Replacement Product is FOL. Please contact KDK sales.
COL-Fは生産中止品です。後継品はFOLになります。詳細はKDK営業までお問い合わせください。 - 5.0×3.2mm Size VCXO
5.0×3.2mmサイズ電圧制御水晶発振器 - CMOS Output
CMOS出力 - Low Phase Noise Type
低位相雑音タイプ(0.5ps max.)
関連資料 Documents
- カタログ Data-Sheet
- リフロー温度&テープリール Reflow-Temp&Tape-Reel
- テスト回路例 Test-Circuit-Examples
- RoHS対応 RoHS-Compliant
仕様 Specifications
| Operating Conditions 動作条件 |
||
|---|---|---|
| Operating Temperature 動作温度範囲 |
-10～+70℃ -40～+85℃ |
|
| Supply Voltage 供給電圧 |
COL-F type | +3.3V±10% |
| Parameters 特性項目 |
Conditions 条件 |
COL75FX-F |
|---|---|---|
| Input Current 消費電流(max.) | Frequency Ranges 周波数範囲 |
32mA 30～160MHz |
| Frequency Stability 周波数安定性(max.) | All Condition 全条件 |
±50ppm |
| Frequency Pullability 周波数可変幅(min.) | Control Voltage Ranges 制御電圧範囲 |
±60ppm (Vcont=+1.65±1.5V) |
| Symmetry シンメトリー(max.) | At 0.5Vdd 0.5Vddにて |
40/60% |
| Output Voltage 出力電圧 | “0”Level(max) “1”Level(min) |
0.33V 2.97V |
| Rise/Fall Time 立上り/ 立下り時間(max.) | At 0.2Vdd～0.8Vdd 0.2Vdd～0.8Vddにて |
5ns (0.2Vdd～0.8Vdd) |
| Driving Ability ドライブ能力(max.) | CMOS Load | 15pF |
| Start-up Time スタートアップ時間(max.) | Frequency Ranges 周波数範囲 |
10ms |
| Linearity 直線性(max.) | Control Voltage Ranges 制御電圧範囲 |
±10% |
| Input Inpedance 入力インピーダンス(min.) | At #1 pin #1pinにて |
10MΩ |
| Phase Jitter 位相ジッタ(max.) | Offset Frequency オフセット周波数 |
0.5ps (12kHz ～ 20MHz) |
THIS IS STANDARD SPECIFICATION, PLEASE ASK KDK SALES FOR CUSTOM SPEC.
本資料記載の内容は一般仕様です。特殊仕様に関しましては別途お問合せ下さい。
パッド接続 Pad Connections
| COL Series | ||
|---|---|---|
| #1 Vcont | #3 GND | #5 NC or E/D |
| #2 E/D or NC | #4 OUT | #6 Vdd |

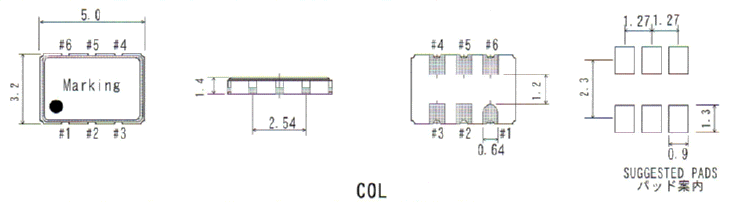

ケース寸法 Case Dimensions
All specification subjected to change without notice.
仕様は変更になる場合があります
