| Parameters 特性項目 |
VC-TCXO NTO-801VS(VM, VL) NTO-802VS(VM, VL) |
VC-TCXO NTO-801V5(V3) NTO-802V5(V3) |
|---|---|---|
| Standard Frequency スタンダード周波数 |
10MHz, 12.8MHz, 13MHz, 14.4MHz, 15.36MHz, 16MHz, 19.2MHz, 20MHz | |
| Frequency Range 周波数範囲 |
9.6 ~ 50MHz | |
| Frequency Stability 周波数温度特性 (max.) | ± 2.5ppm / -30 ~ +75 ℃ | |
| Freq/Volt Change 電源変動特性 (max.) | (※ 1) ± 0.3ppm / +5.0V ± 5% | |
| Output 出力電圧(min.) | (※ 2)1.0Vp-p min(< 16MHz) 0.8Vp-p min (≧ 16MHz) Clipped Sine DCcut |
Voh:90% Vcc min Vol:10% Vcc max CMOS |
| Load 負荷 |
10k Ω //10pF | 15pF(Fanout 5LS-TTL) |
| Supply Voltage 電源電圧 |
S=+5V ± 5% (※ 3) (M=+3.3V ± 5% , L=+3V ± 5%) |
5=+5V ± 5% (※ 3) (3=+3.3V ± 5%) |
| Current 消費電流 (max.) |
(※ 4)2.0mA | (※ 4)15mA |
| Aging エージング (max.) |
(※ 5)± 1.0ppm / Year | |
| Voltage Control 周波数電圧制御特性 |
(※ 6)± 20ppm min (+2.5V ± 2.0V) |
|
| Preset Frequency 出荷時設定周波数 (max.) |
± 2.0ppm/+25 ± 2℃ | |
The specifications of ※ 1 to 6 are subject to change in case of 22MHz min. and +3.0V・+3.3V.
※ 1 ~ 6 について22MHz 以上及び+3.0V・+3.3V により、若干仕様が変わりますので、お問い合わせ下さい。
| Supply Voltage 電源電圧 | ||
|---|---|---|
| +5.0V | +3.3V | +3.0V |
| S or 5 | M or 3 | L |

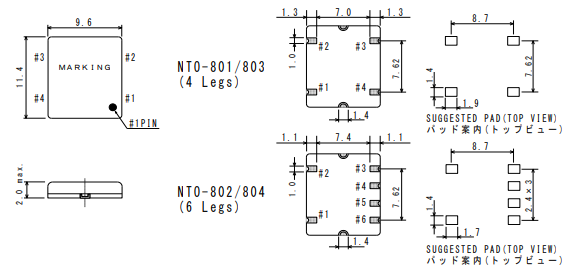

| NTO-801 | |
|---|---|
| PAD | Connections |
| #1 | Vcont |
| #2 | GND |
| #3 | OUT |
| #4 | +Vcc |
| - | - |
| - | - |
| NTO-802 | |
|---|---|
| PAD | Connections |
| #1 | GND |
| #2 | GND |
| #3 | OUT |
| #4 | GND |
| #5 | Vcont |
| #6 | +Vcc |
All specification subjected to change without notice.
仕様は変更になる場合があります
| NTO | - | 803 | B | L | 12.800MHz | ±1.0ppm/-20~70℃ | ||
|---|---|---|---|---|---|---|---|---|
| ① | ② | ③ | ④ | ⑤ | ⑥ |
| ③ ④ | 出力・供給電圧 OUTPUT・Voltage |
トリマー Trimmer |
VC機能 V Control |
タイプ TYPE |
| B S | CL.SINE 5.0V | 〇 ±3ppm | ✕ | TCXO |
| B M | CL.SINE 3.3V | 〇 ±3ppm | ✕ | TCXO |
| B L | CL.SINE 3.0V | 〇 ±3ppm | ✕ | TCXO |
| F S | CL.SINE 5.0V | 〇 ±3ppm | 〇 ±5ppm~±10ppm | VC-TCXO |
| F M | CL.SINE 3.3V | 〇 ±3ppm | 〇 ±5ppm~±10ppm | VC-TCXO |
| F L | CL.SINE 3.0V | 〇 ±3ppm | 〇 ±5ppm~±10ppm | VC-TCXO |
| T S | CL.SINE 5.0V | ✕ | 〇 ±8ppm~±14ppm | VC-TCXO |
| T M | CL.SINE 3.3V | ✕ | 〇 ±8ppm~±14ppm | VC-TCXO |
| T L | CL.SINE 3.0V | ✕ | 〇 ±8ppm~±14ppm | VC-TCXO |
| V S | CL.SINE 5.0V | ✕ | 〇 ±20ppm | VC-TCXO |
| V M | CL.SINE 3.3V | ✕ | 〇 ±20ppm | VC-TCXO |
| V L | CL.SINE 3.0V | ✕ | 〇 ±20ppm | VC-TCXO |
| V 5 | CMOS 5.0V | ✕ | 〇 ±20ppm | VC-TCXO |
| V 3 | CMOS 3.3V | ✕ | 〇 ±20ppm | VC-TCXO |
| S 5 | CMOS 5.0V | ✕ | ✕ | TCXO |
| S 3 | CMOS 3.3V | ✕ | ✕ | TCXO |
| S 2 | CMOS 3.0V | ✕ | ✕ | TCXO |
