NTO-801・NTO-802

温度補償水晶発振器　TCXO・VC-TCXO

  • 11.4×9.8mm Size TCXO
    11.4×9.8mmサイズ温度補償水晶発振器
  • Clipped Sine Wave & CMOS Output
    クリップドサイン波 & CMOS出力
  • Low Phase Noise Type
    低位相雑音特性
no-801,nto-802
rohs

関連資料　Documents

仕様　Specifications

TCXO・VC-TCXO(Clipped Sine)
Parameters
特性項目		 TCXO
NTO-801BL
NTO-802BL		 VC-TCXO
NTO-801FL
NTO-802FL		 VC-TCXO
NTO-801TL
NTO-802TL
Standard Frequency
スタンダード周波数		 10MHz, 12.8MHz, 13MHz, 14.4MHz, 15.36MHz, 16MHz, 19.2MHz, 20MHz
Frequency Range
周波数範囲		 9.6 ～ 50MHz
Frequency Stability
周波数温度特性 (max.) 		± 1.0ppm / -20 ～ +70 ℃, ± 2.5ppm / -30 ～ +75 ℃, ± 2.5ppm / -40 ～ +85 ℃
Freq/Volt Change
電源変動特性 (max.) 		(※ 1)± 0.3ppm / +3.0V ± 5%
Output
出力電圧(min.) 		(※ 2)0.8Vp-p min(＜ 16MHz),　0.7Vp-p min(≧ 16MHz)
Clipped Sine DCcut
Load
負荷		 10k Ω //10pF
Supply Voltage
電源電圧		 L=+3V ± 5% (※ 3) (M=+3.3V ± 5%, S=+5V ± 5%)
Current
消費電流 (max.)		 (※ 4)1.5mA (＜ 16MHz) , 2mA(≧ 16MHz)
Aging
エージング (max.)		 (※ 5)± 1.0ppm / Year
Frequency Adjustment
周波数補正範囲 (min.)		 ± 3ppm Trimmerless
ﾄﾘﾏｰﾚｽ
Voltage Control
周波数電圧制御特性		 - (※ 6)± 5ppm ～± 10ppm
(+1.5V ± 1V)		 (※ 6)± 8ppm ～± 14ppm
(+1.5V ± 1V)
Preset Frequency
出荷時設定周波数 (max.)		 ± 0.5ppm / +25℃± 2℃ (※ 7)± 2ppm / +25℃± 2℃

specifications of ※ 1 to 7 are subject to change in case of 22MHz min. and +3.3V・+5V.
※ 1 ～ 7 について22MHz 以上及び+3.3V・+5V により、若干仕様が変わりますので、お問い合わせ下さい。

Type 型名内容
VC function 　VC 機能 Trimmer トリマー(有･無） Supply Voltage 電源電圧
No Yes No Yes +5.0V +3.3V +3.0V
B F, T T B, F S M L

パッド接続　Pad Connections

NTO-801 Series
#1 Vcont or NC #3 OUT
#2 GND #4 Vcc
NTO-802 Series
#1,2,4 GND #5 Vcont or NC
#3 OUT #6 Vcc

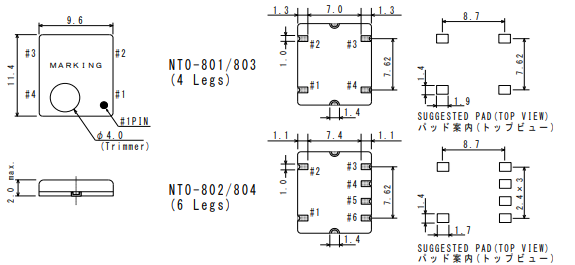

ケース寸法　Case Dimensions

nto-801,nto802

仕様　Specifications

TC-VCXO(Clipped Sine & H-CMOS)
Parameters
特性項目		 TC-VCXO
NTO-801VS(VM, VL) / 802VS(VM, VL)		 TC-VCXO
NTO-801V5(V3) / 802V5(V3)
Standard Frequency
スタンダード周波数		 10MHz, 12.8MHz, 13MHz, 14.4MHz, 15.36MHz, 16MHz, 19.2MHz, 20MHz
Frequency Range
周波数範囲		 9.6 ～ 50MHz
Frequency Stability
周波数温度特性 (max.) 		± 2.5ppm
(-30 ～ +75 ℃)		 ± 5.0ppm
(-30 ～ +75 ℃)		 ± 2.5ppm
(-30 ～ +75 ℃)		 ± 5.0ppm
(-30 ～ +75 ℃)
Freq/Volt Change
電源変動特性 (max.) 		(※ 1)
± 0.3ppm / +5.0V ± 5%		 ※ 1)
± 0.5ppm / +5.0V ± 5%		 (※ 1)
± 0.3ppm / +5.0V ± 5%		 (※ 1)
± 0.5ppm / +5.0V ± 5%
Output
出力電圧(min.) 		(※ 2)1.0Vp-p min(＜ 16MHz)
0.8Vp-p min (≧ 16MHz)
Clipped Sine DCcut		 H-CMOS
Load
負荷		 10k Ω //10pF 15pF(Fanout 5LS-TTL)
Supply Voltage
電源電圧		 S=+5V ± 5% (※ 3)
(M=+3.3V ± 5% , L=+3V ± 5%)		 5=+5V ± 5% (3=+3.3V ± 5%)
Current
消費電流 (max.)		 (※ 4)2.0mA (※ 4)15mA
Aging
エージング (max.)		 (※ 5)± 1.0ppm / Year (※ 5)± 1.5ppm / Year (※ 5)± 1.0ppm / Year (※ 5)± 1.5ppm / Year
Voltage Control
周波数電圧制御特性		 (※ 6)± 20ppm min
(+2.5 ± 2.0V)		 (※ 6)± 40ppm min
(+2.5 ± 2.0V)		 (※ 6)± 20ppm min
(+2.5 ± 2.0V)		 (※ 6)± 40ppm min
(+2.5 ± 2.0V)
Preset Frequency
出荷時設定周波数 (max.)		 ± 2.0ppm/+25 ± 2℃ ± 4.0ppm/+25 ± 2℃ ± 2.0ppm/+25 ± 2℃ ± 4.0ppm/+25 ± 2℃

The specifications of ※ 1 to 6 are subject to change in case of 22MHz min. and +3.0V・+3.3V.
※ 1 ～ 6 について22MHz 以上及び+3.0V・+3.3V により、若干仕様が変わりますので、お問い合わせ下さい。

Type 型名内容
Supply Voltage 電源電圧
+5.0V +3.3V +3.0V
S or 5 M or 3 L

パッド接続　Pad Connections

NTO-801 Series
#1 Vcont or NC #3 OUT
#2 GND #4 Vcc
NTO-802 Series
#1,2,4 GND #5 Vcont or NC
#3 OUT #6 Vcc

ケース寸法　Case Dimensions

nto-801,nto802

仕様　Specifications

TCXO(H-CMOS)
Parameters
特性項目		 TCXO
NTO-801S5		 TCXO
NTO-801S3		 TCXO
NTO-801S2
Standard Frequency
スタンダード周波数		 10MHz, 12.8MHz, 14.4MHz, 16MHz, 19.2MHz, 20MHz
Frequency Range
周波数範囲		 10 ～ 66MHz
Frequency Stability
周波数温度特性 (max.) 		±2.5ppm/-30°～+75℃
Supply Voltage
電源電圧 		+5V±5% +3.3V±5% +3.0V±5%
Freq/Volt Change
電源変動特性(max.) 		±0.3ppm
Current
消費電流(max.) 		15mA
Frequency Adjustment
周波数補正範囲(min.)		 Trimmerless
( ﾄﾘﾏﾚｽ )
Output
出力形式		 H-CMOS
Symmetry
シンメトリー(max.)		 40～60%(50%Vccに於いて)
Load
負荷インピーダンス		 15pF(Fanout 5LS-TTL)
Aging
エージング (max.)		 ±1.0ppm / 年
Preset Frequency
出荷時設定周波数 (max.)		 ± 2.0ppm/+25 ± 2℃

*カスタム品ご指定の場合、仕様が若干変わりますので製造可否をお問い合わせ下さい。

パッド接続　Pad Connections

NTO-801S Series
#1 NC #3 OUT
#2 GND #4 Vcc

ケース寸法　Case Dimensions

nto-801,nto802

All specification subjected to change without notice.
仕様は変更になる場合があります

製品型名　Parts Modeling

NTO - 801 B L 　 12.800MHz ±1.0ppm/-20～70℃
① ② ③ ④ ⑤ ⑥
  • ① シリーズ名　(SERIES)
  • NTOシリーズ　9.6x11.4x1.85mmサイズ 温度補償水晶発振器 TCXO&VC-TCXO
  • ② パッケージタイプ　(PACKAGE TYPE)
  • NTO-801 ③ ④ = 4PADタイプ
  • NTO-802 ③ ④ = 6PADタイプ
  • ③ ④ 仕様タイプ　(SPECIFICATION TYPE)
③ ④ 出力・供給電圧
OUTPUT・Voltage		 トリマー
Trimmer		 VC機能
V Control		 タイプ
TYPE
B S CL.SINE 5.0V 〇　±3ppm ✕ TCXO
B M CL.SINE 3.3V 〇　±3ppm ✕ TCXO
B L CL.SINE 3.0V 〇　±3ppm ✕ TCXO
F S CL.SINE 5.0V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
F M CL.SINE 3.3V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
F L CL.SINE 3.0V 〇　±3ppm 〇　±5ppm～±10ppm VC-TCXO
T S CL.SINE 5.0V ✕ 〇　±8ppm～±14ppm VC-TCXO
T M CL.SINE 3.3V ✕ 〇　±8ppm～±14ppm VC-TCXO
T L CL.SINE 3.0V ✕ 〇　±8ppm～±14ppm VC-TCXO
V S CL.SINE 5.0V ✕ 〇　±20ppm/±40ppm VC-TCXO
V M CL.SINE 3.3V ✕ 〇　±20ppm/±40ppm VC-TCXO
V L CL.SINE 3.0V ✕ 〇　±20ppm/±40ppm VC-TCXO
V 5 H-CMOS 5.0V ✕ 〇　±20ppm/±40ppm VC-TCXO
V 3 H-CMOS 3.3V ✕ 〇　±20ppm/±40ppm VC-TCXO
S 5 H-CMOS 5.0V ✕ ✕ TCXO
S 3 H-CMOS 3.3V ✕ ✕ TCXO
S 2 H-CMOS 3.0V ✕ ✕ TCXO
  • ⑤ 周波数　(FREQUENCY)
  • 9.600MHZ～50.000MHZ
  • ＊タイプによって対応周波数範囲は違います。詳しくは個別仕様を確認下さい。
    The supported frequency range differs depending on the type. Please check individual specifications for details.
  • ⑥ 周波数温度特性　(FREQUENCY STABILITY)
  • ±1.0ppm/-20～70℃
  • ±2.5ppm/-30～75℃
  • ±5.0ppm/-30～75℃
  • ±2.5ppm/-40～85℃
  • EX. 代表的な型名・表示例
  • NTO-801BS　10.000MHZ　　±1.0ppm/-20~70℃ 10.0MHZ TCXO トリマ付き CLIPPED SINE 5.0V
  • NTO-801FL　12.800MHZ　　±2.5ppm/-30~75℃ 12.8MHZ VC-TCXO トリマ付き CLIPPED SINE 3.0V
  • NTO-802TL　20.000MHZ　　±1.0ppm/-20~70℃ 20.0MHZ VC-TCXO トリマ無し CLIPPED SINE 3.0V
  • NTO-802V5　20.000MHZ　　±5.0ppm/-30~75℃ 20.0MHZ VC-TCXO トリマ無し H-CMOS 5.0V
  • NTO-801S3　19.200MHZ　　±5.0ppm/-30~75℃ 19.2MHZ TCXO トリマ無し H-CMOS 3.3V
